TRANSFORMATORJI ZA STIKALNE PRETVORNIKE





trafo

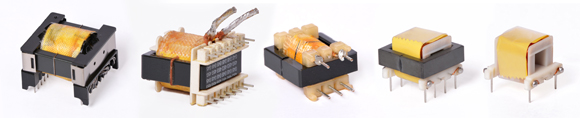

Za vaše potrebe lahko izdelamo dušilke ali transformatorje za stikalne pretvornike. Izdelujemo jih s pomočjo standardnih tuljavnikov Epcos EE, ETD ali Weisser in feritnih jeder Iskra ali Epcos. Kot izolacijski material uporabljamo poliestrsko folijo Dupont. Žico uporabljamo dvakrat ali enkrat lakirano ali pa VF pletenico, VF pletenico zavito v svilo ali žico s trojno izolacijo TEX-E. Dušilke in transformatorje za stikalne pretvornike lahko izdelamo po vaših načrtih, ali jih v okviru vaših zahtev  načrtujemo mi.

Zadnje čase pa se vse bolj uveljavlja planarni transforamtor, ki pa ima bistveno boljše lastnosti s stališča stresanega magnetnega polja in vrtinčnih tokov.

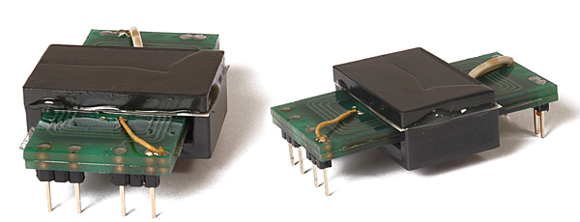

PLANARNI TRANSFORMATOR















Planarni transformator in dušilka sta nova induktivna elementa v tehniki stikalnih pretvornikov oz. napajalnikov. To je posebna tehnika izdelovanja. Transformatorji so najbolj prikladni za vgradnjo v propustne stikalne pretvornike to so polovicni in polni mostic, push-pull, še najbolj pa se uporablja za propustni enotaktni pretvornik. Seveda se lahko uporabi tudi za zaporne pretvornike (flyback). Ti elementi imajo nekaj bistvenih prednosti pred klasičnimi transformatorji oz. tuljavami:





•  Velika moč na enoto prostornine








•  Zelo tanka izvedba (nekaj mm)




•  Zelo veliki tokovi ob nizkih napetostih



•  Velik izkoristek delovanja celo do 99%



•  Majhna stresana induktivnost



•  Majhni vrtinčni tokovi



•  Majhne parazitne kapacitivnosti




•  Zelo ugodni glede elektromagnetnih motenj
