Pametni solarni regulator MPPT 100 10..30V/ 12V 12A

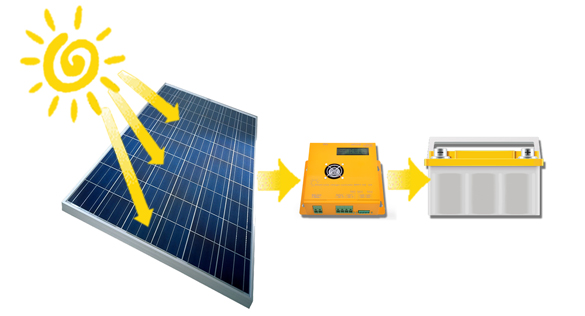

     Pametni solarni regulator MPPT 100 deluje kot vmesni člen med fotopanelom in baterijo, skrbi za optimalno polnjenje baterije, obenem pa iz fotopanela potegne največ razpoložljive moči v danem trenutku. Drugače izraženo, MPPT solarni regulator skrbi za impedančno prilagoditev med panelom in baterijo oz. išče optimalno razmerje med tokom in napetostjo na panelu, kjer je moč največja v danem trenutku (Maximum Point Power Tracking). Točka največje moči se ves čas spreminja in je odvisna od mnogih dejavnikov, še najbolj pa seveda od jakosti sončne svetlobe. V praksi se je izkazalo, da je moč dobiti za cca 30% večjo moč iz fotovoltaičnega panela, če je priključen kot vmesni člen solarni regulator MPPT, kot če ga ne bi bilo in bi bila baterija priključena direktno na foto panel. Poleg tega pametni solarni regulator MPPT skrbi, da ob dolgih sončnih obdobjih in majhnih porabah el. toka iz baterije ne pride do neželenih učinkov prepolnjenosti baterije in s tem lahko do njenega poškodovanja ali celo uničenja.

Razlike med solarnimi regulatorji MPPT in analognim PWM  najdete tukaj ...


    solar-regulator-MPPT-12V


 use

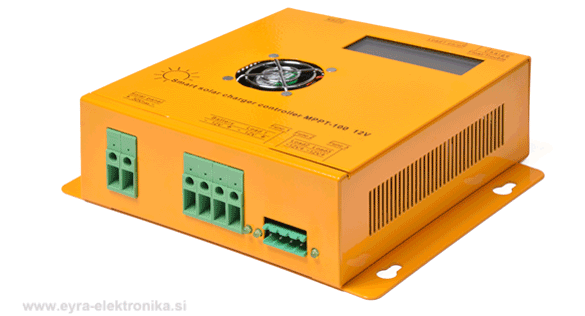

smart solar controller MPPT 100 12V



    Naš solarni regulator (smart solar charger controller) MPPT 100 12V je namenjen napajanju 12V sistemov z svinčeno baterijo, kapacitete najmanj 12V/25Ah in fotopanelom, pri katerem napetost odprtih sponk ne preseže 30V. Namenjen je manjšim sistemom za počitniške hiše, avtodom, za plovila, za solarne pašnike, za razsvetljavo vrtov in poti, za napajanje prometnih znakov in podobno. Regulator MPPT ima poleg glavnega izhoda za porabnike tudi dva dodatna izhoda, eden je dnevni, drugi pa nočni, za potrebe npr. nočne protivlomne razvetljave vrta, dvorišča, poti ali kakega drugega objekta.



Prednosti:
  • majhen
  • lahek
  • visok izkoristek delovaja: 95%
  • hiter algoritem iskanja točke največje moči MPPT (300ms)
  • stabilno in zanesljivo iskanje točke MPPT
  • podaljša življensko dobo aku. baterije
  • omejitev max dovoljene moči, da ne pride do poškodbe naprave MPPT
  • prikaz napetosti in tokov in različnih stanj na LCD zaslonu
  • serijski izhod za pošiljanje podatkov RS232
  • glavni izhod z stikalon ON/OFF
  • dva pomožna izhoda dnevno/nočni
  • temperaturna zaščita - izklop pri 90C
  • garancija 2leti
  • zagotovljena servis in tehnična podpora
  • razvit in izdelan v Sloveniji

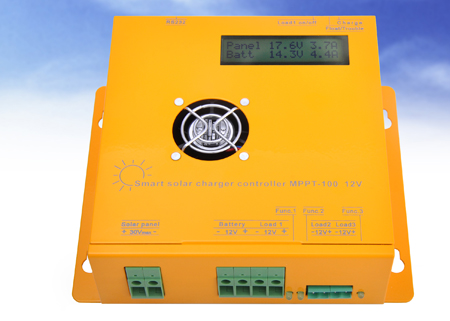

MPPT-100 MPPT-100

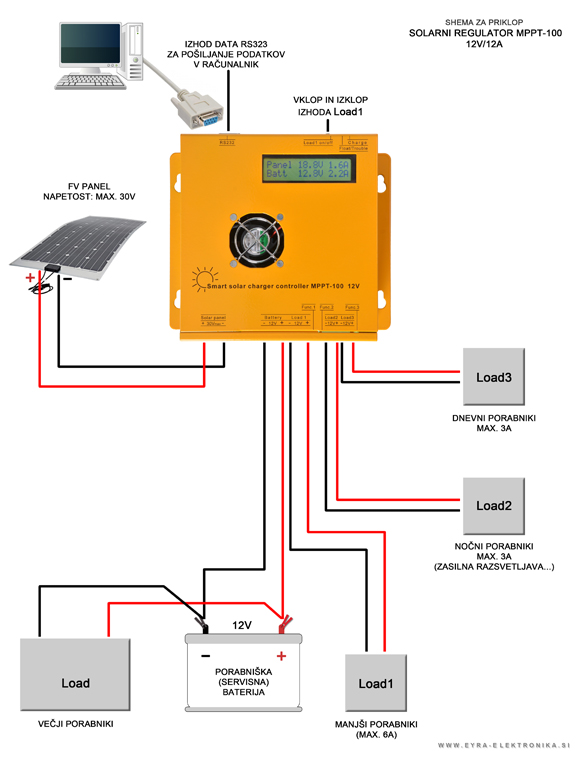

PRIKLOPNA SHEMA MPPT-100









CONNECTION SCHEME SHEMA ZA PRIKLOP









Tehnični podatki:




vhodna napetost (napetost foto panela)

10..30V


delovanje modulacije :

9V < Ufp < 33V




poraba krmilne elektronike če ni soncne energije

30mA


max izhodni tok (tok v baterijo)
12A (omejen v napravi)


napetost na bateriji (float)

14.4V



izhodna moč
150W


tip baterije
12V 24Ah min , svinčena



vklop in izklop izhoda Load 1

s tipko



Load 1 max tok

15A (varovalka)




Load 2 se samodejno vklopi, ko ni svetlobe na FP

max 6A (elektronsko zaščiten)


Load 3 se samodejno vklopi ob svetlobi
na FP
max 6A (elektronsko zaščiten)


varovalka 15A na izhodu BATT
v notranjosti naprave



prikaz vrednosti

LCD zaslon 2x16 znakov



izkoristek delovanja

95%



temperaturna zaščita – izklop

90C



priporočena priključna moč FP

80...250W


masa
700g



dimenzije

š: 135mm v: 55mm d: 150mm



elektronska zaščita proti napačnem
priklopu baterije

da



princip iskanja max moči

MPPT, modificirana perturbacija in opazovanje (MP&O)



zaščita proti prahu in vlagi
IP20
