    V podjetju se že 20 let ukvarjamo z elektroniko za navtiko in karavaning. Gre za akumulatorske polnilnike, združevalnike akumulatorjev, prikazovalnike stanj, piktografe in bow-trusterje. V teh 20 letih smo naprave nenehno izpopolnjevali. Dejstvo je, da je to eno bolj težavnih področji saj naprave delujejo v širokem temperaturnem območju, poleg tega pa je prisotna tudi vlaga v kateri se nahaja sol. Naprave so zaradi tega izpostavljene zelo hudim vplivom neprijaznega okolja. Poleg tega pa z napravami rokuje veliko ljudi, saj je mnogo jadrnic v izposoji. Izdelali smo dva polnilnika, šibkejši 370VA in močnejši 900VA, ki temeljita na preprosti uporabi, trpežnosti in zelo učinkovitem polnjenju akumulatorskih baterij in zajemata celotno paleto sistemov napajanja od majhnih do velikih plovil-jadrnic. Šibkejši polnilnik zmore 20A toka za 12V sisteme ali 10A toka za 24V sisteme, močnejši pa 50A toka za 12V sisteme ali 28A za 24V sisteme. Kapaciteta baterij lahko znaša vse od 60Ah naprej, navzgor pa ni omejitve, omejitev je le prostor ki je namenjen za akumulatorske baterije. Vsi polnilniki lahko brez vseh težav napolnejo tudi akumulatorske sisteme zelo velikih kapacitet. Oba polnilnika sta izjemno zanesliva in vzdržljiva, kar potrjuje dejstvo da jih je podjetje Elan vgrajeval kot prvo vgradnjo v svoje jadrnice.






Impulzni akumulatorski polnilnik AP-17

12V/20A + 12V/1A, impulzni polnilni tok




hitri polnilec akumulatorja za plovila ap17 12V 20A



Področje

Uporablja se za polnjenje in/ ali vzdrževanje svinčeve aku. baterije na plovilih, avtodomih, počitniških prikolicah.


uporabe:



polnilec za tip akumulatorja
12V (24V) svinčen s tekočino ali gelom,


kapaciteta akumulatorja
min 12Ah, maksimum ni omejen


število izhodov
2, za servisno 19A (9,5A) in startno 1A (0,5A) baterijo


nazivni polnilni tok (max)
19A (19A +1A


način polnjenja
impulzno


omrežna napetost
195V – 242V, 40 – 60Hz, 370 VA


temperatura okolice
0 C do +35 C


kratek stik na sponkah
popolnoma varovano (varovalka ostane cela)


napačna polariteta
varovano z varovalko 30A (15A) in 4A


hlajenje naprave
ventilator krmiljen z termostatom


dimenzije
170mm x 60mm x 245mm


masa
1,9 Kg


IP
20

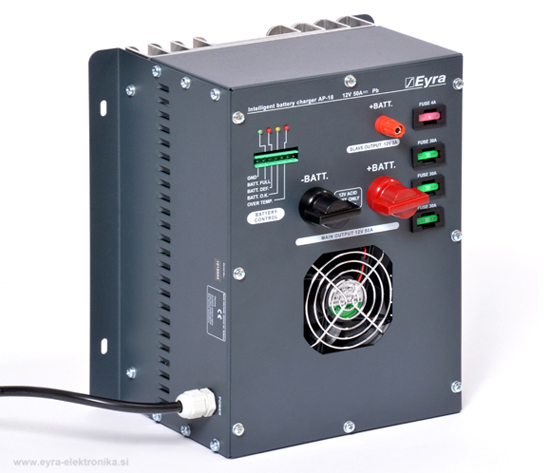

Impulzni akumulatorski polnilnik AP-18

12V/50A + 12V/3A       in      24V/25A + 24V/1A



polnilec akumulatorjev AP18 12V 50A

Področje

Uporablja se za polnjenje in/ ali vzdrževanje svinčeve aku. baterije na plovilih, avtodomih, počitniških prikolicah.

uporabe:


polnilec za tip akumulatorja
12V (24V) svinčev s tekočino ali gelom
kapaciteta akumulatorja
min 60Ah, maksimum ni omejen
število izhodov
2, za servisno 47A (23,5A) in startno 3A (1,5A) baterijo
nazivni polnilni tok (max)
50A (47A +3A) oziroma 25A(23,5+1,5A)
način polnjenja
Electrode specific Charging System
omrežna napetost
195V – 242V, 40 – 60Hz, 370 VA
temperatura okolice
0 C do +35 C
kratek stik na sponkah
popolnoma varovano (varovalka ostane cela)
napačna polariteta
varovano z varovalko 3x30A (3x15A) in 4A
hlajenje naprave
ventilator krmiljen z termostatom
dimenzije
280mm x 255mm x 190mm

masa
7,4 Kg


IP
20

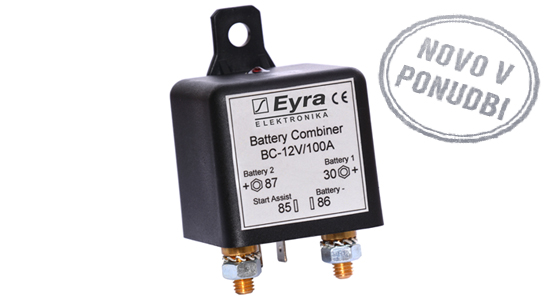

Akumulatorski kombinator  ali  relejski združevalnik akumulatorjev

 (BATTERY COMBINER)  BC-12V 100A








battery combiner BC-12V 100A










Področje
uporabe:

Akumulatorski kombinator (Battery ombiner) ali relejski združevalnik akumulatorjev BC-12V 100A  je avtomatski sistem polnjenja dveh ali več akumulatorjev hkrati, na plovilih in avtodomih











Opis naprave:

 Akumulatorski kombinator ali relejski združevalnik akumulatorjev odlično zamenjuje diodne izolatorje akumulatorjev, saj imajo le-ti velike izgube. Hkrati diodni izolatorji onemogočajo čitanje napetosti sodobnih akumulatoskih polnilnikov, tako da ti ne morejo pravilno delovati. Akumulatorski kombinator (battery combiner) je prava rešitev za vse pomanjkivosti diodnega izolatorja, ob enem pa nima slabih lastnosti v primerjavi z diodnim izolatorjemAkumulatorski kombinator ali relejski združevalnik akumulatorjev (battery combiner) vsebuje močnosti rele, ki skoraj nima padcev napetosti tudi pri zelo velikih tokovih, krmili pa ga mikrokrmilnik. Mikrokrmilnik natančno meri napetosti obeh bateriji, hitrosti porasta  in upada napetosti ob polnjenju/ praznenju in temu primerno spoji oz odklopi obe bateriji.














NAVODILA BC-12V/100A












USER MANUAL AP800LCD












SHEMA ZA PRIKLOP BC-12V/100A












SCHEME BC-12V/100A

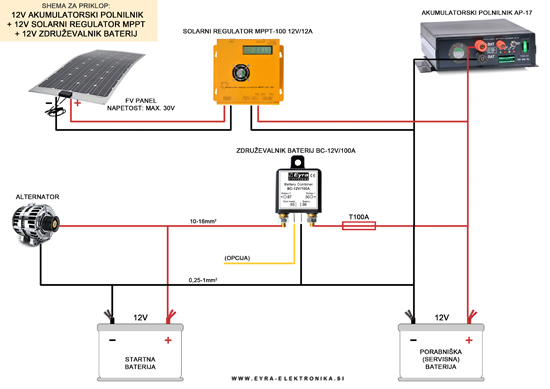

Prikaz priklopa akumulatorskega polnilnika, solarnega regulatorja MPPT in baterijskega združevalnika v plovilu ali avtodomu









priklopna shema












SHEMA ZA PRIKLOP












CONNECTION SCHEME

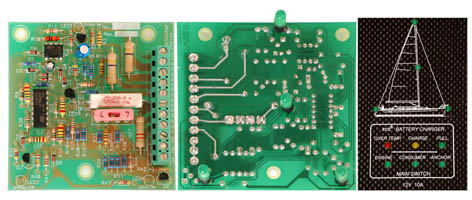

PIKTOGRAF







Področje

Piktograf prikazuje na jadrnici delovanje pozicijskih lučk na jamboru ter na sprednji in zadnji skrajni točki plovila.


uporabe:


število izhodov za lučke
4


moč
12V 25W, 12V 10W, 12V 5W, 12V 5W


pravilno delovanje
sveti zeleni LED indikator


lučka v okvari
utripa zeleni LED indikator


varovalka v okvari
ne sveti LED indikator


napajanje
12V dc


IP
20

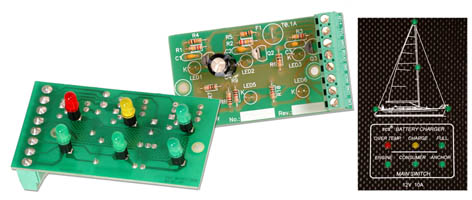

MONITOR







Področje

Monitor prikazuje stanje baterijskega polnilnika, ter še stanje treh drugih naprav na plovilu.


uporabe:


število LED indikatorjev
6

baterijski polnilnik
charging, full, over temperature


ostali izhodi
engine, consumer, anchor

napajanje
12V dc


IP
20

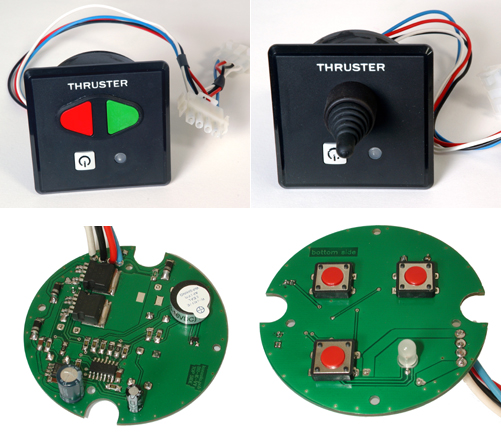

Krmilna elektronika za bočni pomik plovila- BOW THRUSTER




    bow thruster

Področje uporabe:



Upravljalska konzolaje namenjena za krmiljenje močnostnih relejev za vklop istosmernega elektromotorja za bočni pomik plovila (BOW THRUSTER).

V konzoli je mikroprocesorska elektronika, ki preprečuje, da bi se vklopila oba releja za levo in desno smer hkrati, omogoča zvočno in svetlobno signalizacijo in nam s tem prikazuje delovanje sistema in nas opozarja na morebitno nepravilnost delovanja. Izdeluje se v dveh izvedbah; izvedba na tipke in izvedba na ročico (joystic). Izvedba na tipke je bolj primerna za jadrnice, izvedba na ročico pa za čolne.

Lahko se veže paralelno več komandnih konzol, npr. dve konzoli, na krmi in na premcu, s tem imamo boljši pregled nad celotno situacijo v marini.




tehnični podatki:



Napajanje:
10Vdc..30Vdc


Poraba toka ob izklopljeni napravi
3 mA


Poraba toka ob vklopljeni napravi
10 mA


Max tok na izhodu (dolgotrajno)
3 A


Tokovna kratkostična zaščita na izhodu
15 A


Termična zaščita izhodnih MOSFET
150 C


Minimalni tok na izhodu
0,2A


IP
55
